BMG05:適用于底座DT71-80的電機，分帶手動釋放HF和不帶手動釋放HF,電壓：230V/400V，5NM
BMG1：適用于底座DT80的SEW電機，分帶手動釋放HF和不帶手動釋放HF，電壓：230V/400V,10NM
BMG2：適用于底座DT80-100的SEW電機,分帶手動釋放HF和不帶手動釋放HF，電壓230V/400V,20NM
BMG4：適用于底座DT100的SEW電機,分帶手動釋放HF和不帶手動釋放HF，電壓230v/400v,40NM
BMG8:適用于底座DT112的SEW電機,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,55NM;適用于底座DT132S的SEW電機,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,75NM
BMG15：適用于底座DT132M4的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,100NM;適用于底座DT132ML/160M的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,100NM
BMG30：適用于底座DV160L的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,200NM;適用于底座DV180M/L的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,300NM
BMG31：適用于底座DV200/225的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,300NM;
BM32：適用于底座180ML的XBRBRK電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,300NM;
BM62：適用于底座 DV200/225的SEW電機,,分帶手動釋放HF和不帶手動釋放HF，電壓：400V,600NM;
XBRBRK制動器連接：制動器放電時處在電磁方式，斷電后處于機械狀態。要考慮到需要連接的直流電壓和大電流負載，使用特殊的制動接觸器，或者使用帶有符合EN60947-4-1規定的使用類別為AC-3的觸點的交流接觸器。如果是帶有手動釋放裝置的規格，請將手柄（回彈式手動裝置）或螺紋釘（固定式手動釋放裝置）旋入。在更換摩擦片之后，開始操作幾次，才可以達到制動力矩。
XBRBRK剎車片：BMG05-BMG1,BMG2-BMG4,BMG15,BM30-BM62
XBRBRK制動線圈：BM05,BM1,BM2,BM4,BM8,BM15,BM30-62
XBRBRK制動器：BMG05，BMG1，BMG2，BMG4，BMG8，BMG15，BMG30，BMG31，BMG32，BMG62
XBRBRK異步電機所用制動器線圈有三個出線頭分別為白色紅色藍色用萬用表測量白色線與紅色線間的阻值加上白色線與藍色線間的阻值等于紅色線與藍色線間的阻值白紅+白藍=紅藍阻值

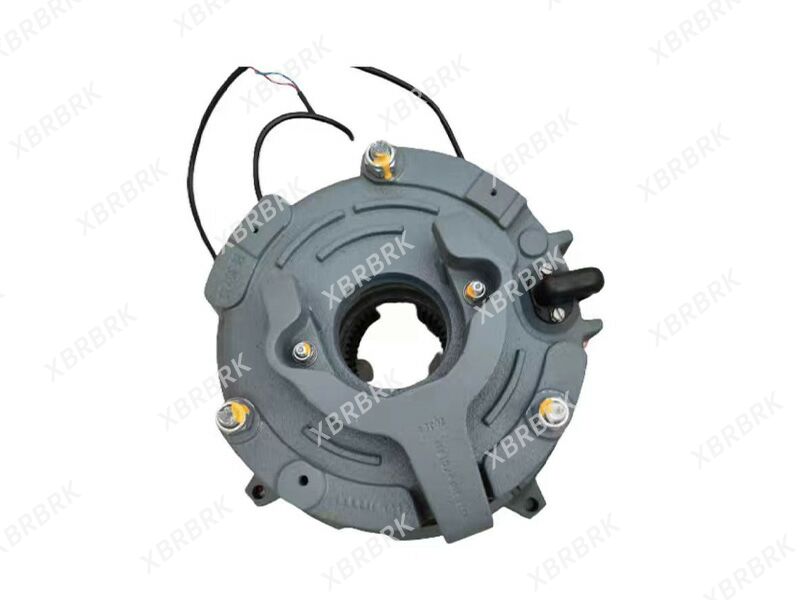

XBRBRK制動器
1.系統組成；XBRBRK電機剎車（制動總成）制動器BMG1/BMG2/BMG4/BMG8/BM15/BM30
型制動器是直流勵磁盤式制動器，由彈簧施加作用力來實現制動，用電磁力組成。系統滿足失效安全原則：當斷電時，制動器自動動作。自動系統主要部件包括：自動線圈柜體，其中嵌入抽頭線圈（加熱線圈+部分線=保持線圈）可移動壓力盤制動彈簧可在軸上花健套上移動的制動盤組件和制動器端蓋
